플래시포지 크리에이터5 프로 빠른 시작가이드 #플래시포지 #Flashforge #Creator5Pro #덕유항공

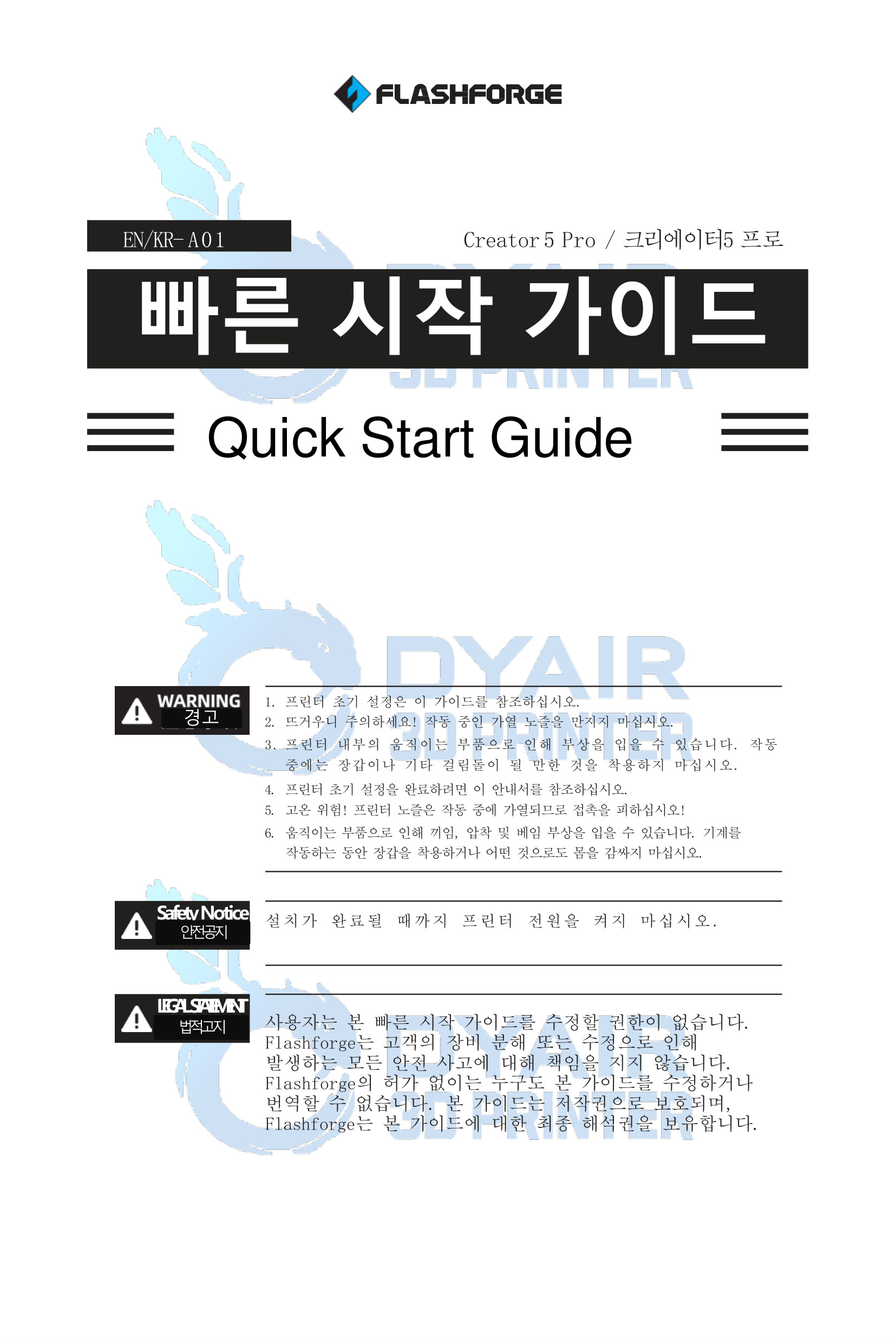

표지 (1페이지) 에는 안전 관련 주의사항이 정리되어 있습니다.

작동 중인 노즐은 매우 뜨거우니 절대 만지지 말 것, 움직이는 부품에 끼이거나 베일 수 있으니 작동 중에는 장갑이나 헐렁한 옷을 착용하지 말 것을 강조하고 있어요. 또한 설치가 완전히 끝날 때까지 전원을 켜지 말라는 안전 공지와, 이 가이드를 무단으로 수정하거나 번역하면 안 된다는 법적 고지도 포함돼 있습니다.

​

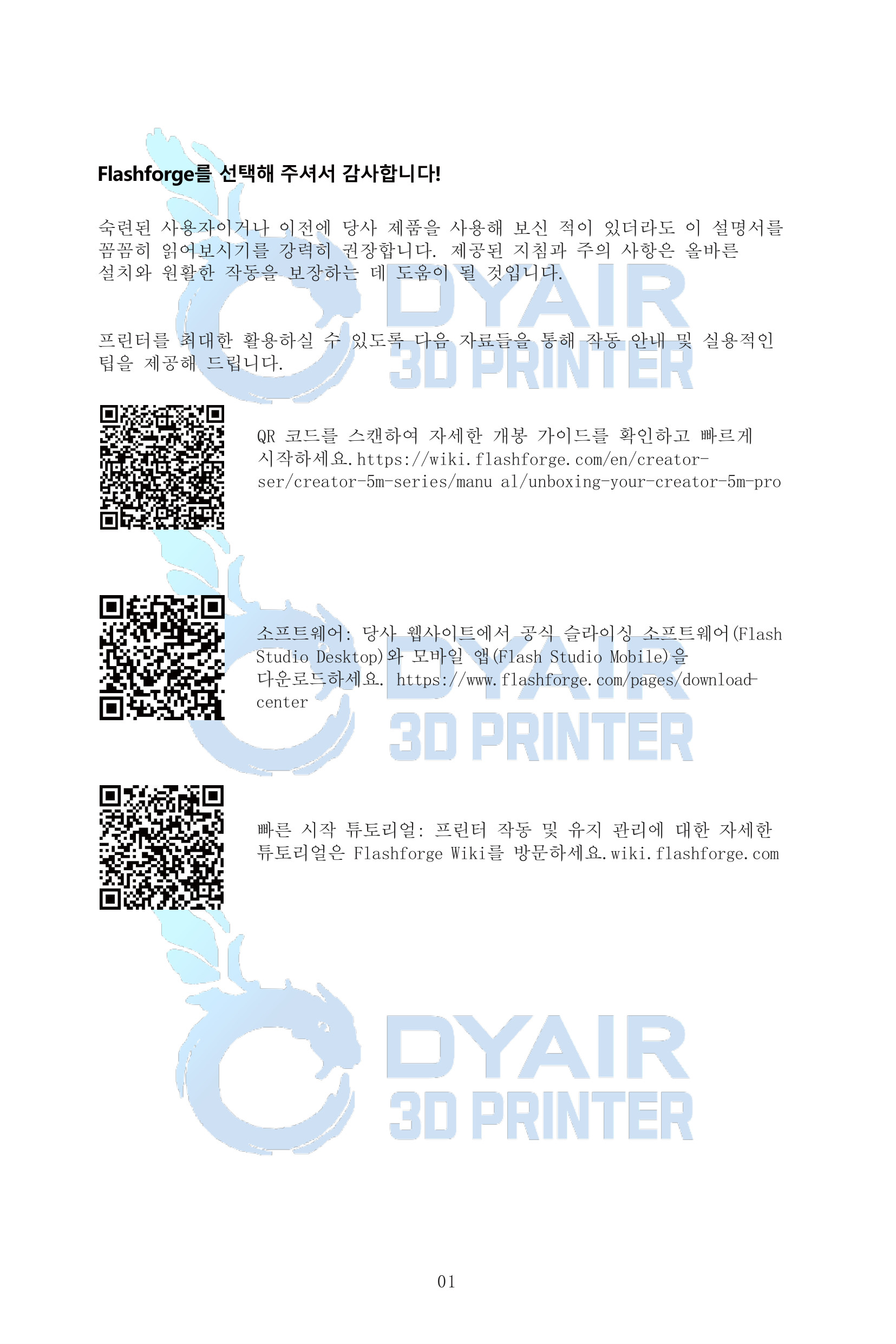

환영 페이지 (1페이지 본문) 에서는 Flashforge를 선택해줘서 감사하다는 인사와 함께, 세 개의 QR코드를 제공하고 있어요.

첫 번째는 자세한 개봉 가이드, 두 번째는 슬라이싱 소프트웨어인 Flash Studio Desktop과 모바일 앱 다운로드, 세 번째는 Flashforge Wiki의 빠른 시작 튜토리얼 링크입니다.

​

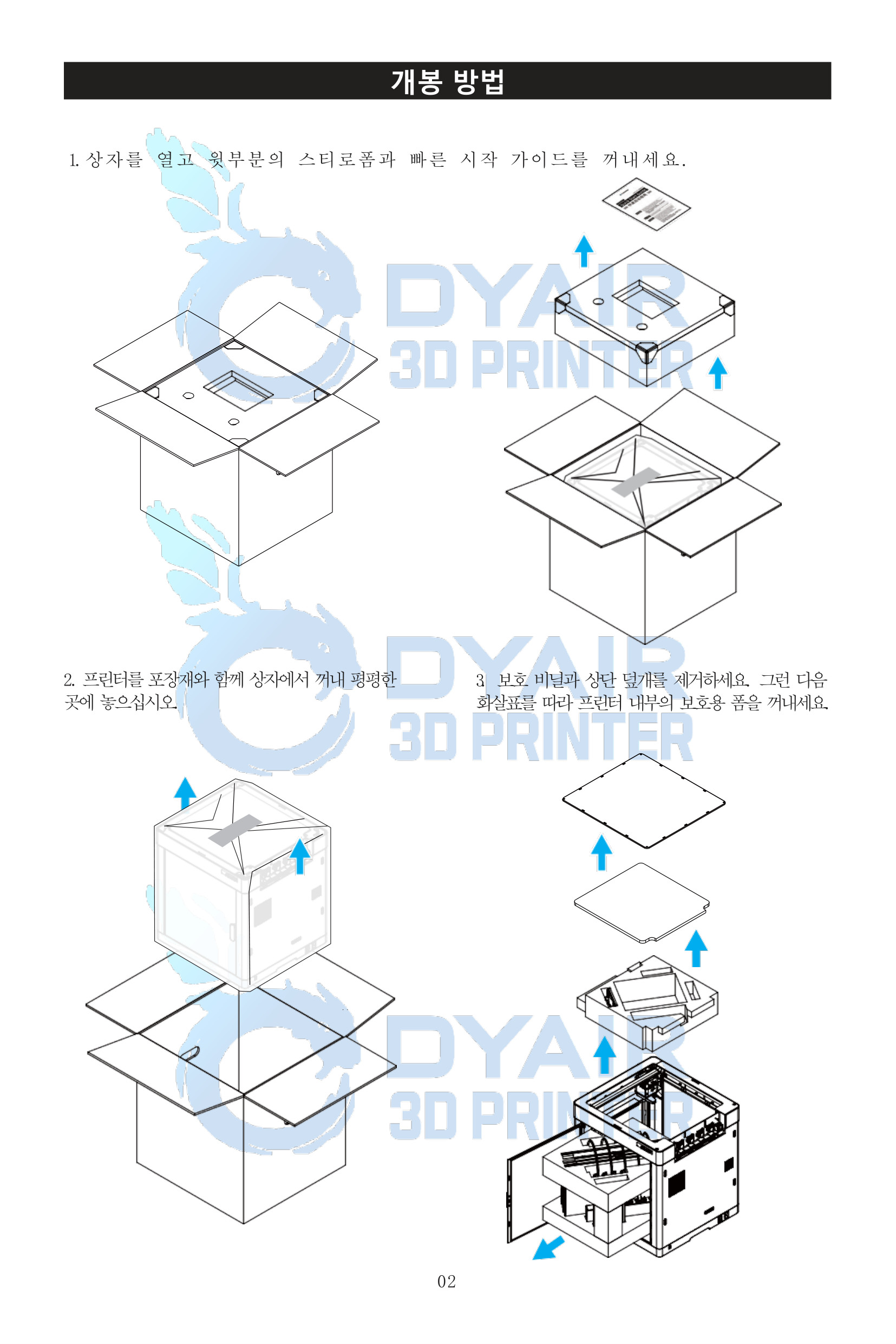

개봉 방법 (2페이지) 은 세 단계로 나뉘어요.

먼저 박스를 열어 윗부분 스티로폼과 빠른 시작 가이드를 꺼내고, 다음으로 프린터를 포장재와 함께 꺼내 평평한 곳에 놓은 뒤, 마지막으로 보호 비닐과 상단 덮개를 제거하고 프린터 내부의 보호용 폼을 화살표 방향으로 빼내라고 안내합니다.

​

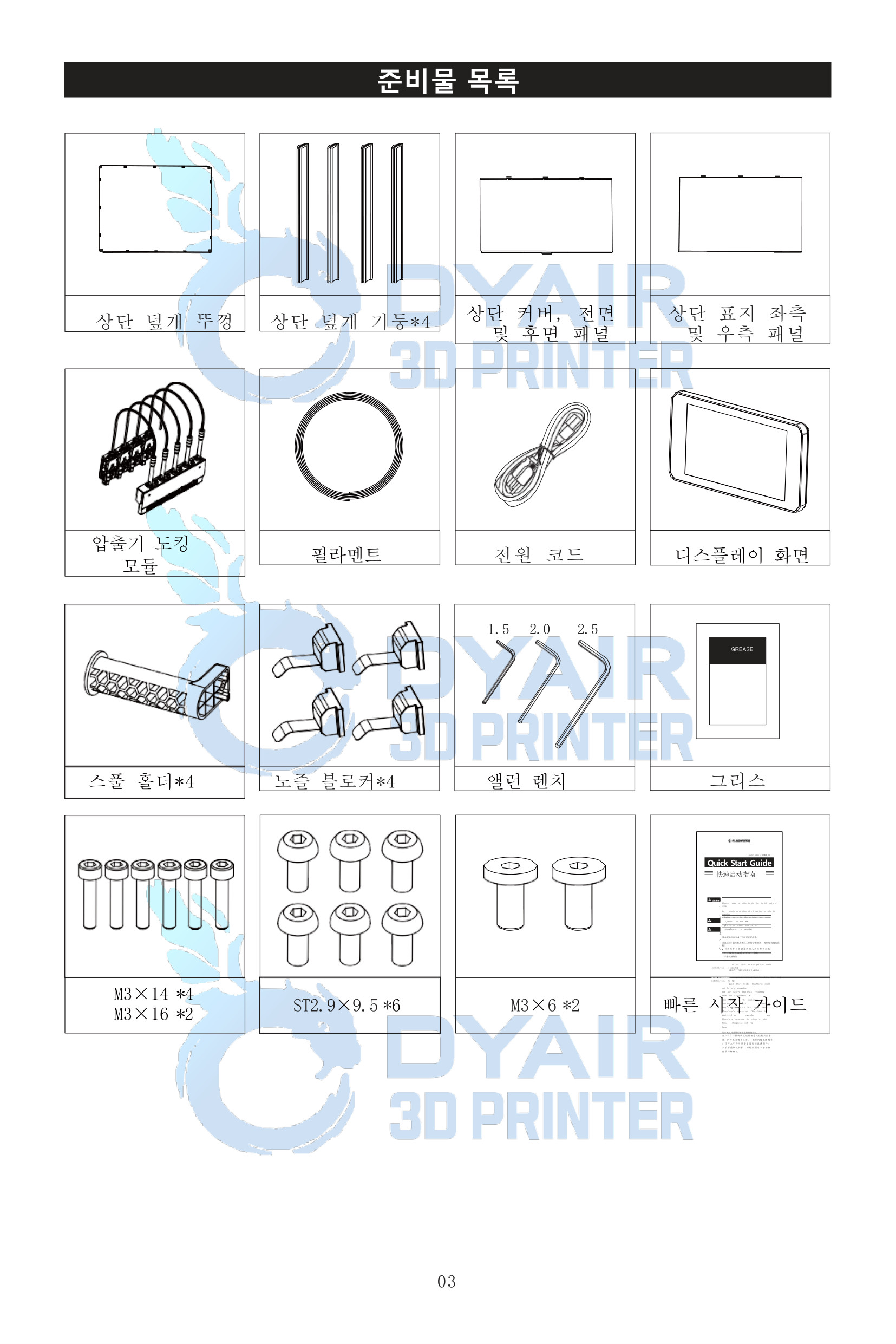

준비물 목록 (3페이지) 에는 동봉된 부품들이 그림과 함께 정리돼 있습니다.

상단 덮개 뚜껑, 기둥 4개, 전·후면 패널, 좌·우측 패널, 압출기 도킹 모듈, 필라멘트, 전원 코드, 디스플레이 화면, 스풀 홀더 4개, 노즐 블로커 4개, 1.5/2.0/2.5 앨런 렌치, 그리스, 그리고 각종 나사들(M3×14, M3×16, ST2.9×9.5, M3×6)이 들어 있어요.

​

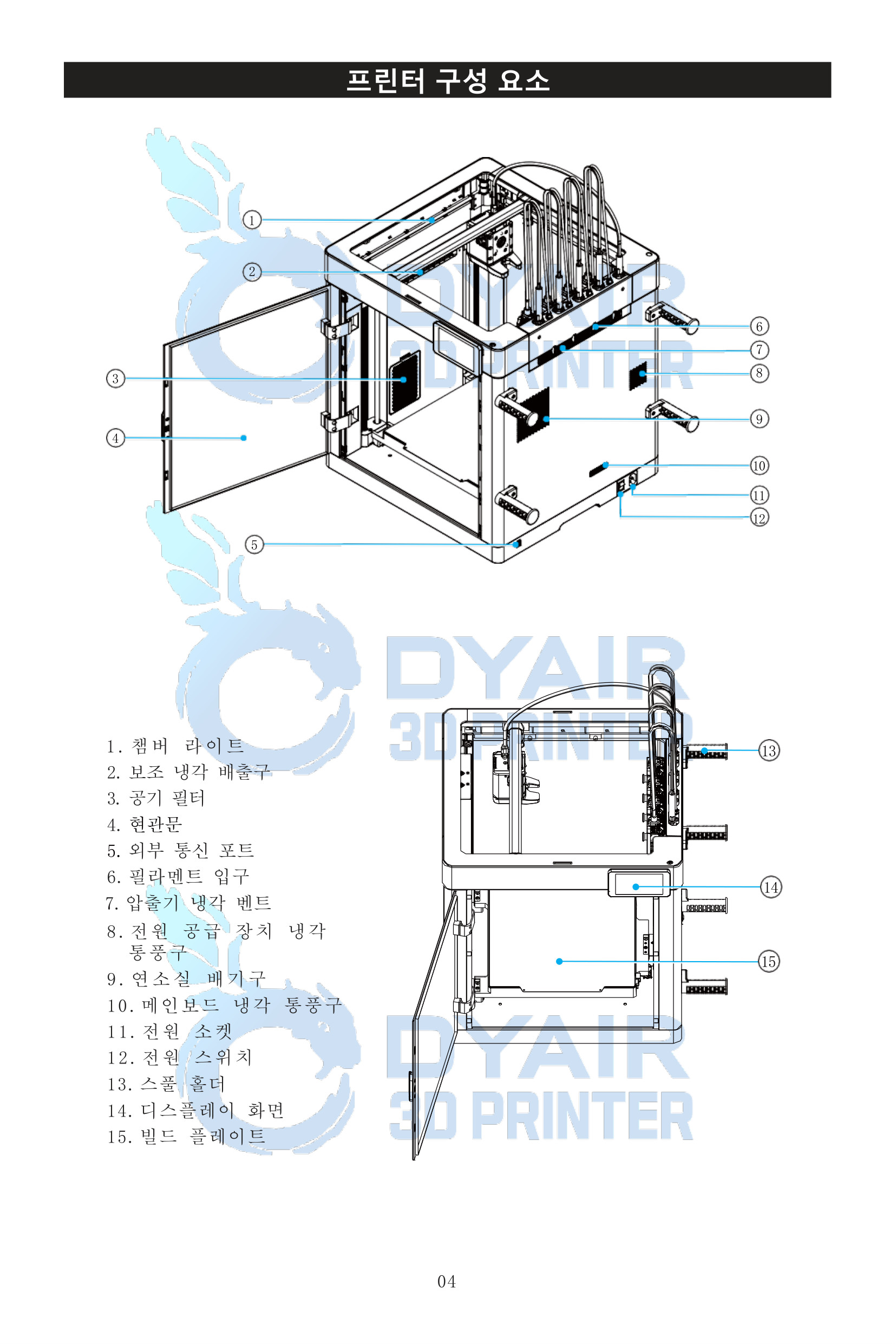

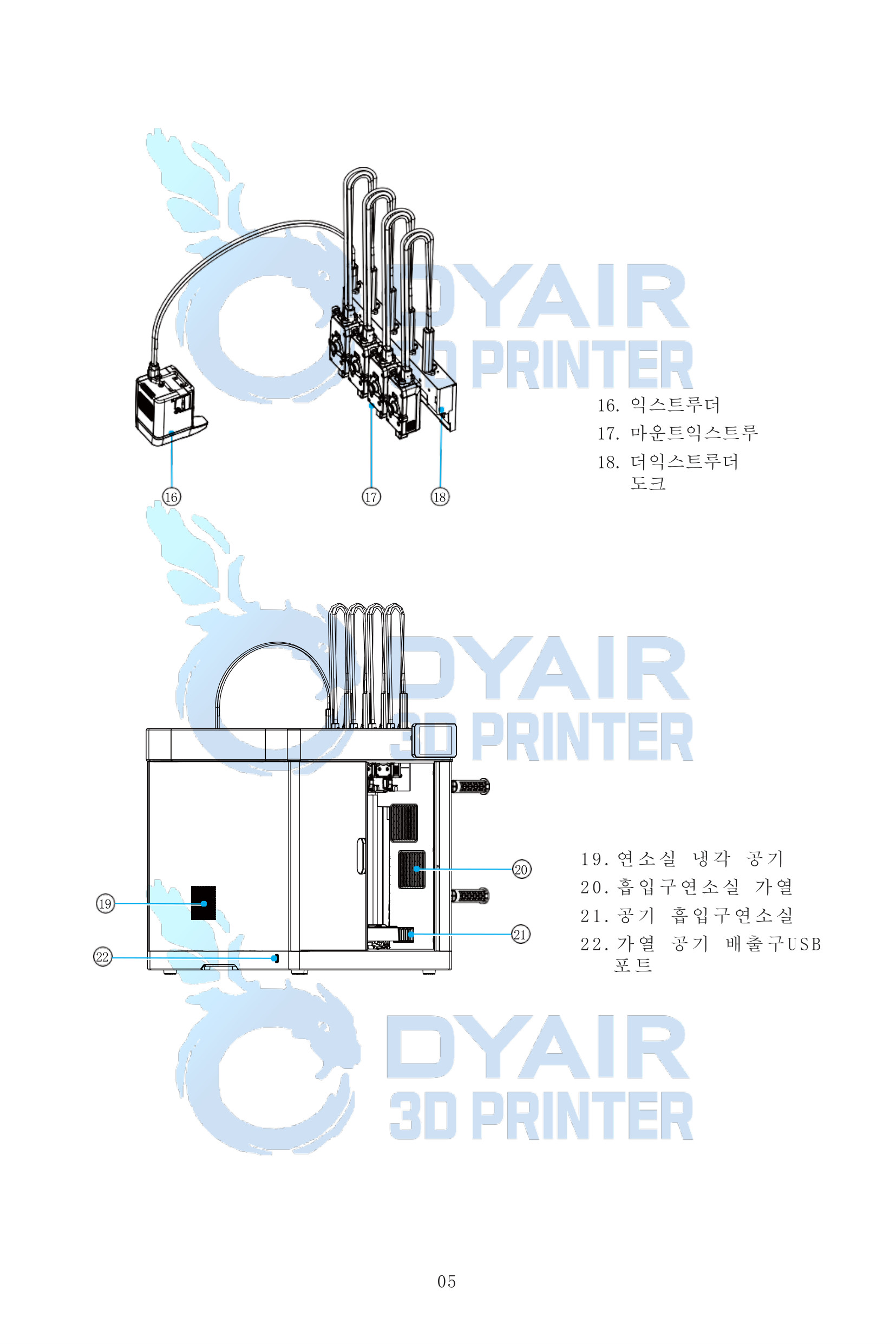

프린터 구성 요소 (4~5페이지) 에서는 프린터 각 부분의 명칭을 번호로 표시해 설명합니다. 챔버 라이트, 보조 냉각 배출구, 공기 필터, 현관문, 외부 통신 포트, 필라멘트 입구, 압출기 냉각 벤트, 전원 공급 장치 냉각 통풍구, 연소실 배기구, 메인보드 냉각 통풍구, 전원 소켓과 스위치, 스풀 홀더, 디스플레이 화면, 빌드 플레이트까지 15가지 주요 부분을 알려주고요. 이어서 익스트루더, 마운트 익스트루더, 더 익스트루더 도크, 그리고 연소실 관련 흡기/배기구와 USB 포트까지 추가로 설명합니다.

​

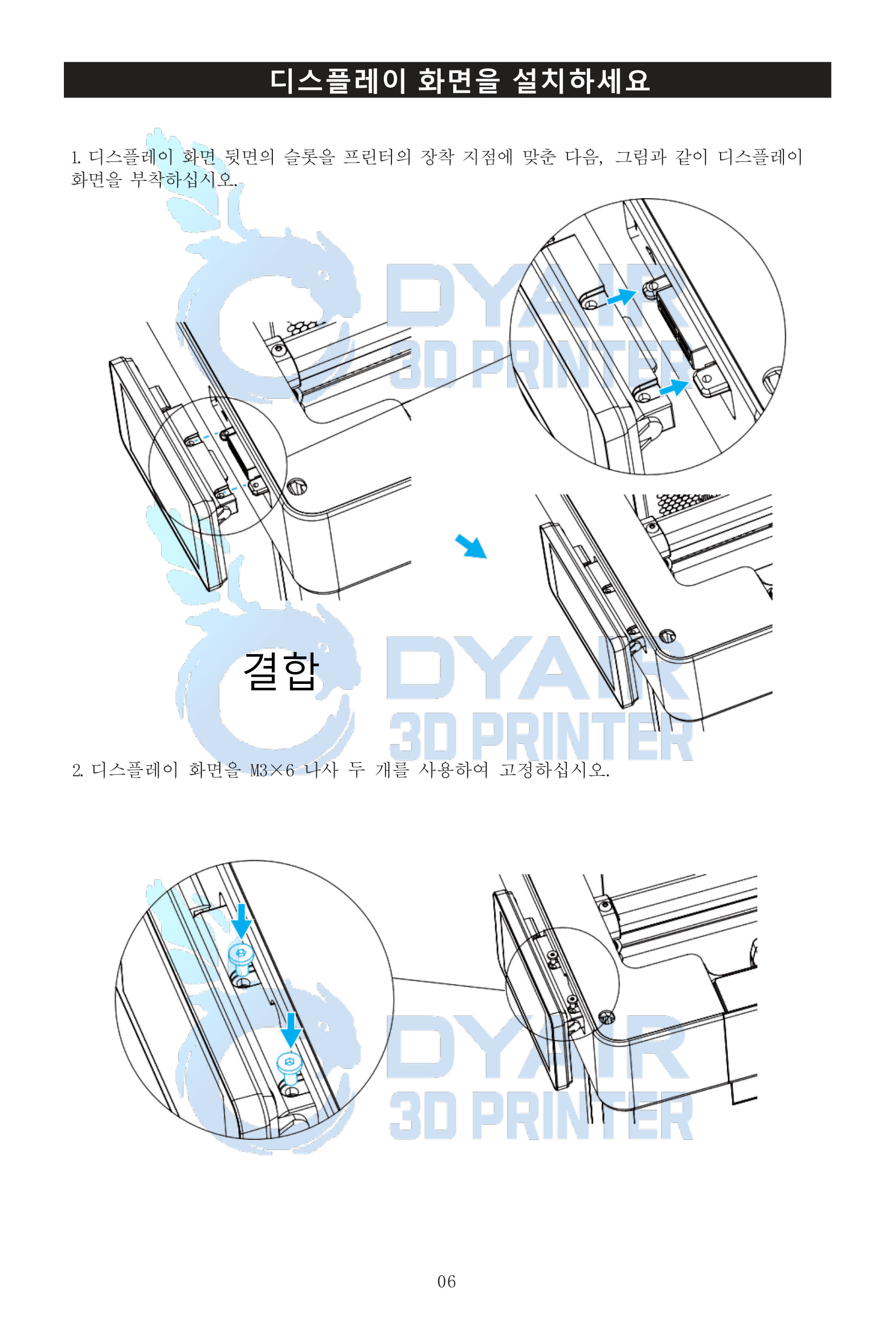

디스플레이 화면 설치 (6페이지) 는 두 단계예요.

화면 뒷면의 슬롯을 프린터의 장착 지점에 맞춰 끼운 뒤(“결합”이라고 표시돼 있죠), M3×6 나사 두 개로 고정하면 됩니다.

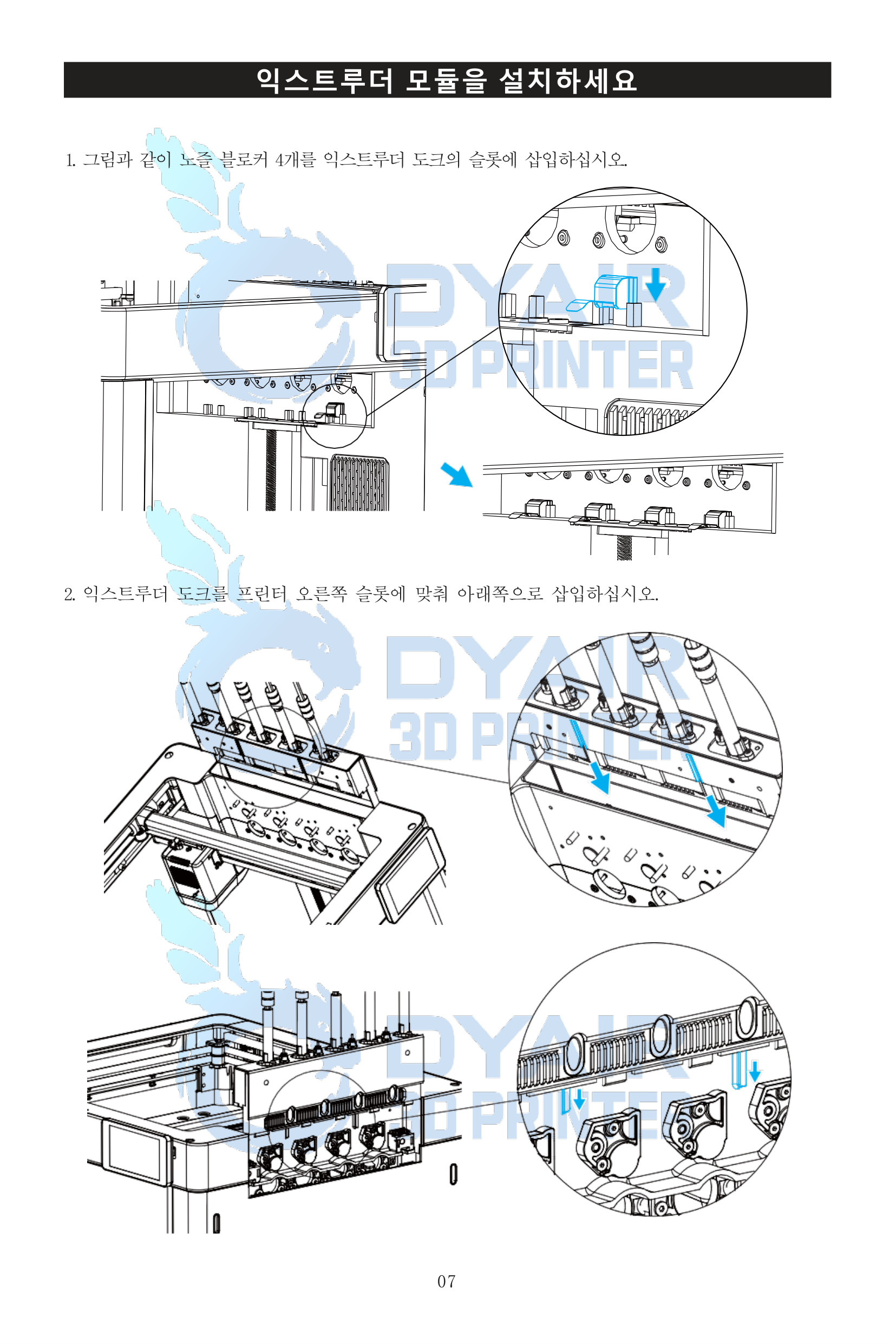

익스트루더 모듈 설치 (7페이지) 에서는 먼저 노즐 블로커

4개를 익스트루더 도크의 슬롯에 삽입한 다음,

익스트루더 도크를 프린터 오른쪽 슬롯에 맞춰 아래쪽으로 삽입하라고 안내합니다.

플래시포지

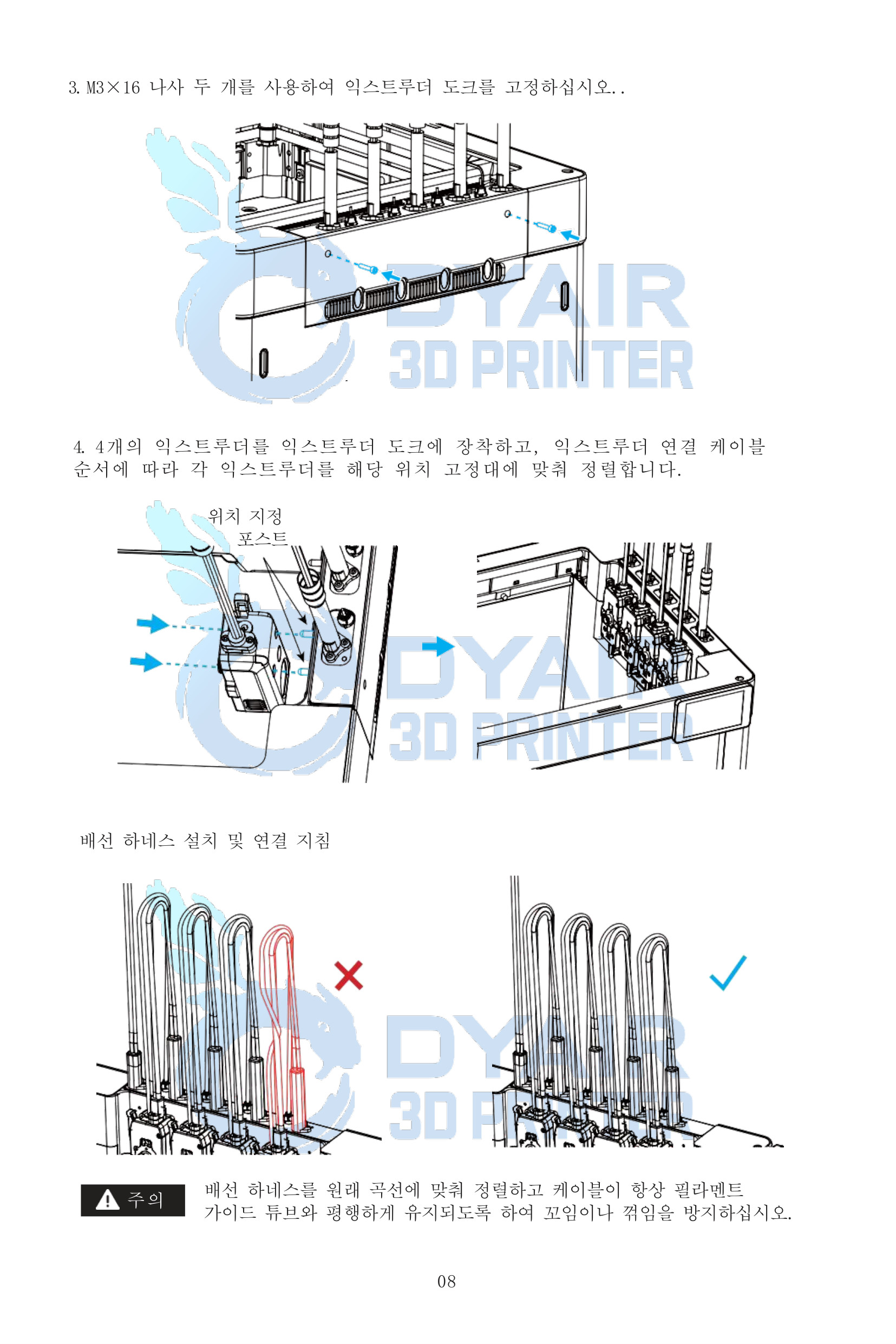

익스트루더 모듈 설치 (8~9페이지 계속)

3단계에서는 M3×16 나사 두 개를 사용해 익스트루더 도크를 단단히 고정합니다.

4단계에서는 4개의 익스트루더를 도크에 장착하는데,

익스트루더 연결 케이블 순서에 맞춰 각 익스트루더를 위치 지정 포스트에 정확히 정렬해야 합니다.

이때 배선 하네스 설치 주의사항이 강조됩니다. ❌ 표시된 그림은

케이블이 꼬이거나 엉킨 잘못된 예시이고, ✓ 표시는 케이블이 원래 곡선 형태대로

가지런히 정렬된 올바른 예시예요. 배

선 하네스를 본래 곡선에 맞춰 정렬하고

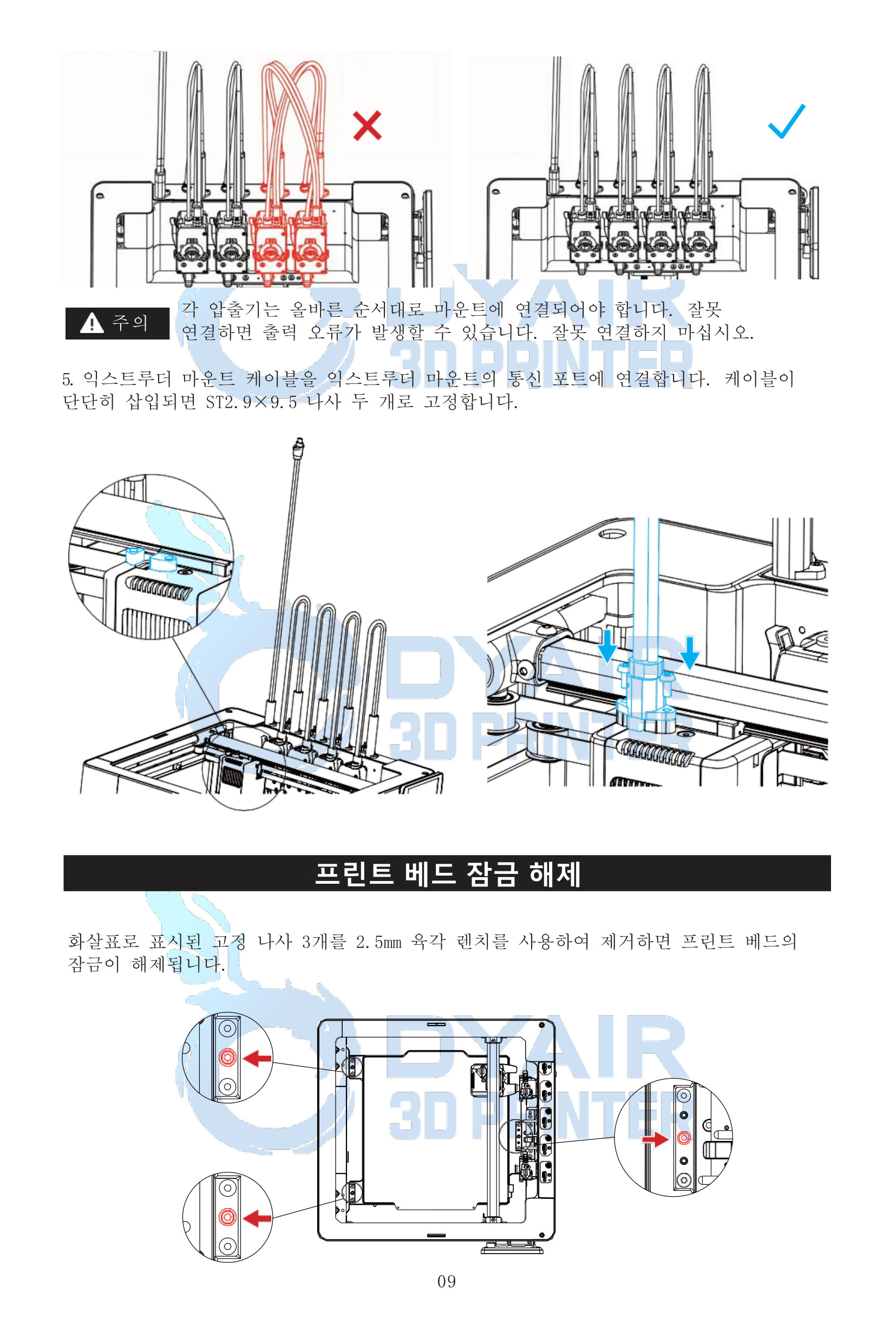

케이블이 항상 필라멘트 가이드 튜브와 평행을 이루도록 해서 꼬임이나 꺾임을 방지해야 한다는 점을 강조합니다. 또한 각 압출기는 정해진 순서대로

마운트에 연결해야 하며, 잘못 연결하면 출력 오류가 발생할 수 있다고

경고하고 있어요.

5단계는 익스트루더 마운트 케이블을

통신 포트에 연결하고 ST2.9×9.5 나사 두 개로 고정하는 단계입니다.

​

프린트 베드 잠금 해제 (9페이지 하단)

운송 중 베드를 고정하던 나사 3개를 2.5mm 육각 렌치로 제거하면

프린트 베드 잠금이 해제됩니다. 화살표로 표시된 빨간 동그라미 위치의 나사들이 그 대상입니다.

​

상단 덮개 설치 (10페이지)

1단계에서 각 상단 덮개 패널을 기둥의 홈에 끼워 넣는데,

이때 클립이 있는 면이 모두 같은 방향을 향하도록 해야 합니다.

2단계는 상단 덮개를 클립에 맞춰 끼우고 “딸깍” 소리가 날 때까지 눌러 고정한 뒤, ST2.9×9.5 나사 4개로 덮개를 고정합니다.

3단계는 조립이 끝난 상단 덮개 전체를 프린터 본체 위에 얹어,

전·후면 패널의 위치 지정 탭을 프린터의 해당 구멍에 맞춰 장착하는 단계입니다.

​

스풀 홀더 설치 (11페이지 상단)

스풀 홀더를 프린터 오른쪽 측면의 네 개 구멍에 삽입하고 M3×14 나사 네 개로

고정합니다.

중요한 점은 필라멘트 공급에 방해가 되지 않도록 스

풀 홀더를 바깥쪽으로 향하게 설치해야 한다는 거예요.

​

첫 전원 켜짐 (11페이지 하단)

주의: 위의 모든 설치 단계가 완료된 후에 프린터를 켜야 합니다.

전원 코드를 연결하고 프린터를 켜면

설정 마법사가 자동 실행되며,

언어 선택 → Wi-Fi 연결 → 모바일 앱 연결 → 보정 실행 → 설정 완료

순서로 진행됩니다.

​

프린터 바인딩 (12페이지)

바인딩 전에 반드시 프린터가 네트워크에 연결되어 있어야 합니다.

1단계: 톱니바퀴 아이콘 → [네트워크] → [네트워크 설정]을

탭하고 Wi-Fi 스위치를 켠 뒤 무선 네트워크를 선택합니다.

2단계: QR 코드를 스캔하거나 앱 스토어에서 Flash Studio Mobile

​

앱을 다운로드하고, Flashforge 계정을 등록한 후 로그인합니다.

3단계: 프린터의 설정 화면에 들어가, Flash Studio Mobile 앱으로 프린터 화면의 QR 코드를 스캔해서 프린터를 계정에 연결합니다.

연결이 완료되면 우측 상단처럼 사용자 이름이 표시돼요.

​

슬라이싱 소프트웨어 설치 (13페이지 상단)

3D 모델을 출력하기 전에는 프린터에 맞는 사전 설정값으로

슬라이싱해야 합니다. 권장 슬라이싱 소프트웨어는 Flash Studio Desktop이고, 다운로드 링크는 https://www.flashforge.com/pages/download-center 입니다.

​

첫 출력 (13~14페이지)

참고: 모든 3D 프린터는 출고 전 인쇄 테스트를 거치므로,

노즐에 필라멘트 잔여물이 남아 있는 것은 정상입니다.

필라멘트 장착 시에는 그림처럼 4개의 스풀(번호 1~4)을

프린터 양쪽에 정확한 위치에 걸어주세요.

​

1단계: 필라멘트의 구부러진 끝부분을 45도 각도로 비스듬히 잘라낸 뒤,

압출기 레버를 누른 상태에서 필라멘트를 주입구에 넣습니다.

더 이상 들어가지 않을 때까지 밀어 넣고 레버를 놓아주세요.

​

2단계: 필라멘트를 살짝 당겨봤을 때 빠지지 않으면 압출기 공급 롤러에 제대로

고정된 것으로, 사전 로딩이 완료된 상태입니다.

​

3단계: 필라멘트 아이콘을 탭해 인터페이스로 들어가,

입력 번호(1~4)에 맞는 압출기를 선택한 뒤 [Edit]을 탭해 필라멘트

종류와 색상을 설정합니다. 지원되는 필라멘트 종류는

PLA, PETG, PLA-CF, PETG-CF, ABS, ASA, SILK, PET-CF, PAHT-CF, S-PAHT, S-Multi, PA-CF, HIPS, PVA, TPU 90, TPU 95, TPU 64D 등 다양해요.

필요시 다른 채널도 같은 방식으로 설정합니다.

​

화면 표시 안내도 있는데, 회색 배경은 설정되지 않은 익

스트루더, **”/”**는 필라멘트가 감지되지 않음, **”?”**는

필라멘트가 로드됐지만 종류가 설정되지 않은 상태를 의미합니다.

​

4단계: [Load]를 탭하고 노즐에서 필라멘트가 나오면 로딩 성공.

5단계: 홈 아이콘 → [인쇄 파일]을 탭해 인쇄 작업을 시작합니다.

화면에는 4개 익스트루더 온도(T1~T4), 베

드 온도(80°C), 챔버 온도(65°C) 등이 표시돼요.

​

기술 사양 (15페이지)지원되는 주요 기능으로는

리필 인쇄, 자동 레벨링, 동적 유량 보정(Auto PA),

필라멘트 감지, 정전 복구, 도어 열림 감지(전면문/상단커버),

다중 장치 관리, 챔버 조명, 타임랩스 영상, 모바일 앱 지원이 있습니다.
